一般測試參數設置：

　　主要描述一般測試參數設置的操作步驟，為了能夠準確的測試產品的數據，請嚴格按照以下步驟進行參數設置，更改參數設置后，須按【Save】鍵保存到當前檔案。

斷短路參數設置【O/S】：

　　斷短路測試是測試連接線在制作過程中是否發生斷線，短路或錯位等不良問題。CCL-W-I064 能夠準確的測試出連接線不良位置及不良現象（斷線，短路，錯位）。

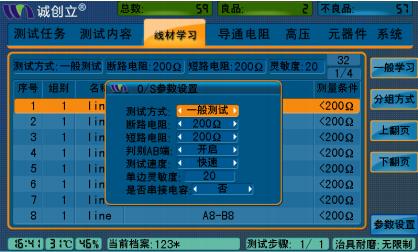

　?。?）按【O/S】鍵進入斷短路設置頁面

　　對應的輔助鍵：

　　<一般學習>------【F1】

　　<分組方式>------【F2】

　　<上翻頁>---------【F3】

　　<下翻頁>---------【F4】

　　<參數設置>------【F6】

　　注：測試方式不同時，對應的輔助鍵菜單會有所不同。

　　（2）按【F6】進行參數設置。通過【↑】【↓】鍵移動光標選擇要設置的項目，按【Enter】鍵選擇要設置的參數，其中單邊靈敏度需通過數字鍵進行設置。設置完成后按【Exit】返回。

　　◆測試方式：一般測試，單邊測試，點測

　　◆斷路電阻：500Ω ,1KΩ ，2KΩ ，5KΩ ，10KΩ ，20KΩ ，50KΩ，100KΩ

　　◆短路電阻：500Ω ,1KΩ ，2KΩ ，5KΩ ，10KΩ ，20KΩ ，50KΩ，100KΩ

　　◆判別 AB 端：開啟，關閉

　　◆測試速度：慢速，中速，快速

　　◆單邊靈敏度：0-100（注：此參數在進行單邊測試時才需要設置）

　　◆是否串接電容：是，否

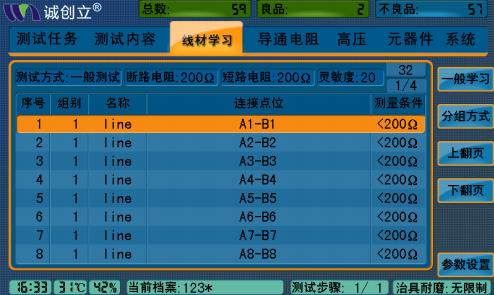

　　（3）將待測產品樣品接入測試治具，然后按【F1】鍵，設備會自動讀取線材網路。我們可以通過【F3】和【F4】鍵查看線材網路是否正確。確定正確后按【Save】鍵將將讀取的網路保存到當前檔案。

　　注：屏幕下方的當前檔案：123*表示該檔案的參數有變更，保存后*號會自動消失。如下圖

導通電阻參數設置【Cond】：

　　導通電阻是測試連接線的導體電阻。導通電阻的測試條件還可以分別對每個連接點位設置。設置方法：

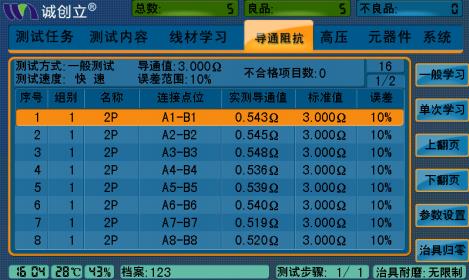

　　（1）按【Cond】鍵進入導通電阻設置頁面：

　　對應的輔助鍵：

　　<一般學習>------【F1】

　　<單次學習>------【F2】

　　<上翻頁>---------【F3】

　　<下翻頁>---------【F4】

　　<參數設置>------【F5】

　　<治具歸零>------【F6】

　?。?）按<一般學習>【F1】可以讀取線材產品所有連接點位的導通電阻值。

　?。?）按<單次學習>【F2】可以讀取線材產品單個連接點位的導通電阻值。

　　（4）按<上翻頁>【F3】和<下翻頁>【F4】進行查看每個連接點位的導通電阻值。

　　（5）按【F5】進行參數設置，通過【↑】【↓】鍵移動光標選擇要設置的項目。

　　<測試速度>按【Enter】鍵選擇，<導通值>和<誤差范圍>通過數字鍵盤輸入。設置完成后按【Exit】返回。

　　◆測試速度：慢速，中速，快速

　　◆上限值：0.001Ω -100Ω

　　◆誤差范圍：0.00-100

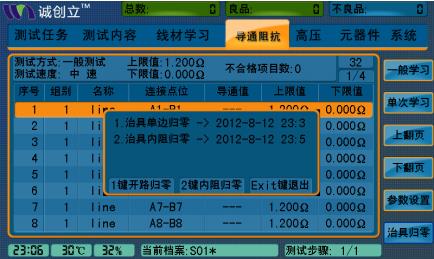

　?。?）為了能夠準確的測試出產品的導通電阻數據，必須先做治具歸零。按【F6】進行治具歸零。治具歸零分兩個步驟，第一步單邊歸零（開路歸零），將待測產品從測試治具上拔出，按數字鍵【1】設備自動進行單邊歸零。第二步短路歸零，將測試治具最末端用短路好的插頭全部短路，按數字鍵【2】設備自動進行短路歸零。按【Exit】鍵返回，按【F1】進行一般學習，重新讀入歸零后的每個連接點位的導通電阻值，按【Save】鍵保存。

　　? 歸零指測量治具及儀器的內部的線路，將此作為機器內帶參數。實際測試線材時，再減去這些治具及儀器內部的影響，修正測量結果，以確保測量準確度。本機在出廠前皆已進行內阻歸零，建議每三個月歸零一次以確保準確度。

　　? 當欲執行治具內阻歸零時，請先插好歸零治具。

　　? 若執行內阻歸零時，當屏幕顯示{歸零頭未連接}時，請檢查 1.目前進行的內部阻抗歸零之 PORT 是否有插好歸零治具，2.歸零治具 64PIN 是否皆已完全短路。切記執行治具內阻歸零時，這兩個條件必須完全符合。

　　? 歸零治具為選購配件

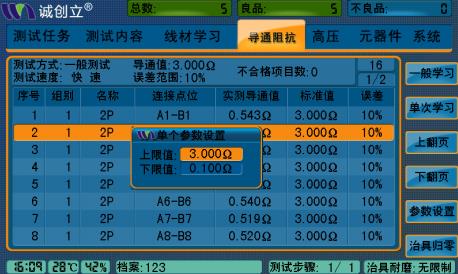

　?。?）如果要單獨對某個連接點位的導通電阻上限值進行設置，在導通電阻設置畫面，通過【↑】【↓】鍵選擇到需要單獨設置的連接點位，按【Enter】此時系統會彈出參數設置框，然后通過數字鍵進行參數設置，按【Enter】確認輸入，按【Exit】返回。

元件測試參數設置【RCD】：

　　當被測試線材中含有電阻、電容、二極管元件時，則需進入元器件頁面設置相關參數。方法如下：

　?。?） 按【RCD】鍵進入元器件參數設置頁面。對應快捷按鍵：

　　<添加元件>-------【F1】

　　<元件測試>-------【F2】

　　<全部測試>-------【F3】

　　<編輯元件>-------【F4】

　　<復制元件>-------【F5】

　　<刪除元件>-------【F6】

　　（2） 按【F1】彈出添加元件窗口，通過【↑】【↓】按鍵選擇需要設置的參數。

　　請選擇元件類型：電阻、電容、單向二極管、雙向二極管，按【Enter】鍵切換。

　　測試項目：各測試項目是否選中，通過【Enter】按鍵切換；參數通過數字鍵輸入；或按快捷按鍵【F3】進行學習，請回實際的值，但此方法需先正確設置下面的測試條件及連接點位。

　　測試條件：<測試電壓>指施加在元件上的測試電壓，范圍：10mV~8V。

　　<保持時間>范圍：10mS~3S。

　　此兩個參數通過數字鍵輸入。

　　? 連接點位：指該元件接入被測線材的網絡點。 A、B 分別指測試左右兩個測試槽，通過【↑】【↓】按鍵將光標移到需修改的測試點位上，按數字鍵修改點位，【Enter】鍵確認，若元件分正、負方向的可通過快捷按鍵【F5】、【F6】切換測試槽 A、B，以對應元件實際連接網絡。

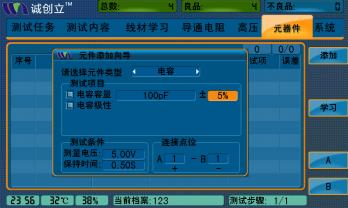

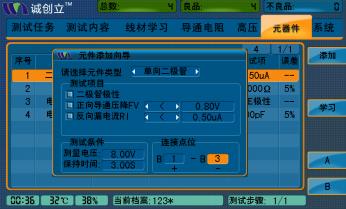

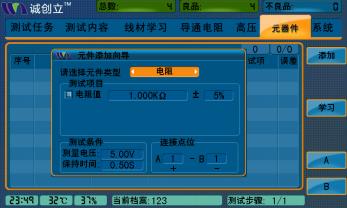

　　以下分別為添加電阻、電容、單向二極管、雙向二極管的頁面：

高壓測試參數設置【Hipot】：

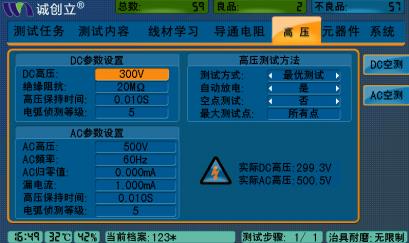

　?。?）按【Hipot】鍵進入高壓測試參數設置頁面。包含 DC 參數設置，AC 參數設置，高壓測試方法?？梢酝ㄟ^(guò)【↑】【↓】鍵選擇需要設置的參數。其中DC 參數和 AC 參數的設置可以通過數字鍵修改，高壓測試方法的設置通過【Enter】選擇。

　　（2）DC 參數設置范圍：

　　DC 高壓：50V-1500V（每 50V 一段，共分 30 段，數字鍵輸入自動取 50 整數倍）。

　　絕緣阻抗：1MΩ -1000MΩ ，最小步進 1MΩ 。

　　高壓保持時間：0.001S-10S。

　　電弧偵測等級：0-10 級（當設置為 0 級是不進行電弧偵測）。

　　（3）AC 參數設置范圍：

　　AC 高壓：50V-1500V（每 50V 一段，共分 30 段，數字鍵輸入自動取 50整數倍）。

　　AC 頻率：50/60Hz。

　　AC 歸零值：0-0.1mA。

　　漏電流：0.001-2mA。

　　高壓保持時間：0.001S-10S，步進均為 1mS，數字鍵輸入，【Enter】鍵確認。

　　電弧偵測等級：0-10 級（當設置 0 級是不進行電弧偵測）。

　?。?）高壓測試方法設置：

　　測試方式：最優測試、二分快速、一對其他

　　自動放電：是、否

　　空點測試：是、否

　　設置完成后，可按【F1】或【F2】進行 DC 空測或 AC 空測，并把空測的實際高壓結果顯示在屏幕上。

　　告誡。空測高壓可能會對線材構成損傷，所以進行空測前請先將線材從治具上拔出。

測試內容設置【Mode】：

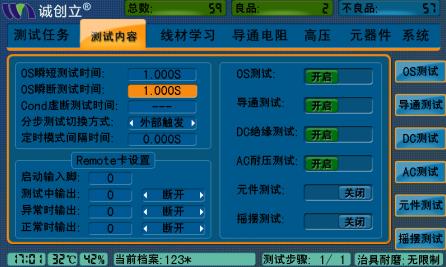

　?。?） 按【Mode】鍵進入測試內容參數設置頁面。

　　包含測試時間、Remote 輸入輸出、各類測試項目開關的設置?？梢酝ㄟ^(guò)【↑】【↓】鍵選擇需要設置的參數。其中時間參數和 Remote 點位參數的設置可以通過數字鍵修改，Remote 的輸入電平通過【Enter】鍵切換，測試項目開關的設置通過對應的快捷按鍵【F1】~【F6】設置，當輸入時間時，【F2】、【F3】變?yōu)闀r(shí)間切換單位。

　?。?）測試時間：（步進均為 1mS，數字鍵輸入，【Enter】鍵確認）

　　OS 瞬短測試時間：1mS~10S。

　　OS 瞬斷測試時間：1mS~10S。

　　Cond 虛斷測試時間：1mS~10S。

　　電阻虛斷測試時間：1mS~10S。

　　定時模式間隔時間：1mS~10S，此為設置定時測試間隔時間。

　?。?）Remote 卡設置：

　　為了適應自動化測試的需要，本儀器增加 Remote 卡，可以輸入或輸出測試控制信號，不管使用輸入還是輸出，均需將 GND 引腳與外部設備電路的 GND 端連接起來。

　　此設置需與<系統>菜單中的<其他>-設置結合使用。見下圖。

　　啟動輸入腳：設置外部控制啟動測試的信號，依實際接到后面板 Remote卡端口的 1~4 進行設置。

　　輸出共 6 組，可分別控制 6 個 DC12V 的繼電器，前為組別選擇，后為繼電器控制方式：斷開、閉合、先閉后斷、先斷后斷共 4 種方式，先通過【↑】【↓】鍵選擇需要設置的參數，按數字值選擇引腳或組別，按【Enter】鍵切換控制方式。

　　? 測試中 Remote 輸出：

　　? 異常時 Remote 輸出：

　　? 正常時 Remote 輸出：

　　警告。Remote 卡的輸入只能是 5V 的TTL 電平控制信號，輸出為 DC12V的繼電器閉合或斷開的控制信號，不能作為供電電源使用。信號電平與對應接口的不一致，可能會損害本儀器或外部設備。

（4）測試項目開關設置：

　　 包括：OS 測試、導通測試、DC 絕緣測試、AC 耐壓測試、元件測試、搖擺測試，分別通過：【F1】~【F6】進行開啟或關閉的切換。

　　以上參數設置完成后，即可進行一般線材測試。

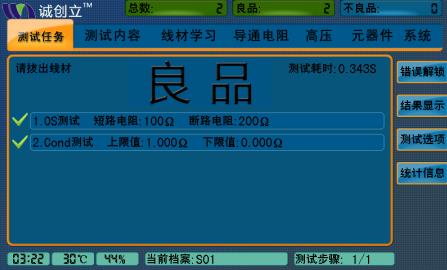

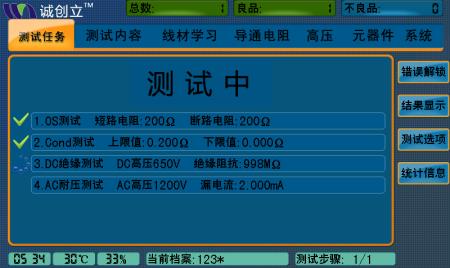

　　 （1）按【TEST】啟動測試，同時打開測試任務頁面。測試過程如圖：

　　測試過程完成后，屏幕會提示測試結果。若顯示“良品”，表示線材通過本檔案設定的測試條件，同時顯示測試耗時時間。請拔出線材，重新接上待測線材，按【TEST】鍵繼續測試任務。拔出線材后，屏幕頂部的總數、良品、不良品數據會更新。

　?。?）錯誤解鎖：為了更好的進行品質管理，當測試的線材不良品數量超過預設時，測試機將鎖住，不能繼續測試（【TEST】按鍵無效）。需相應的管控人員解鎖才行，按<錯誤解鎖>【F1】，輸入正確密碼即可。

　　（3）結果顯示：按快捷鍵【F2】彈出結果顯示模式切換窗口后，按對應的數字鍵即可，選中的模式前會有個黃色方框。3 種顯示模式：

　　?1.顯示測量結果

　　?2.顯示錯誤信息

　　?3.顯示測試信息

　　顯示的結果信息若超過一頁的時，可通過【F4】、【F5】進行上下翻頁。

　?。?）測試選項：按【F3】彈出“測試選項”窗口，再按選項前對應的數字鍵即可切換，選中的模式前會有個黃色方框。4 種顯示模式：

　　?1.自動識別

　　?2.定時模式，定時間隔時間設置見“測試內容頁面設置”

　　?3.外部觸發，手動按【TEST】鍵進行測試或由 Remote 卡輸入信號控制啟動測試

　　?4.循環測試

　　（5）統計信息：按【F4】彈出“統計信息”窗口，再按選項前對應的數字鍵即可切換，選中的模式前會有個黃色方框。5 種顯示模式：

　　?1.不顯示

　　?2.顯示單天記錄

　　?3.顯示本周記錄

　　?4.顯示本月記錄

　　?5.顯示全部記錄

查看測試報告【Report】：

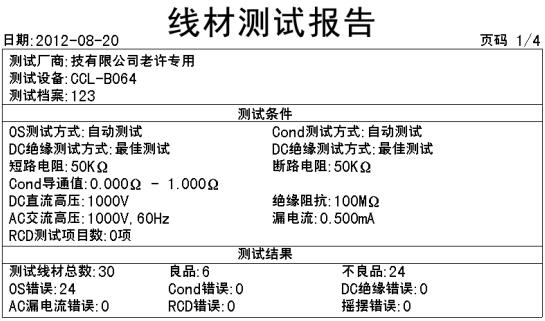

　　按【Report】鍵，打開線材測試報告頁面。該頁面詳細列出了測試的信息，如測試檔案、測試條件、測試結果、測試數據等。通過【↑】【↓】按鍵進行翻頁。如圖：
