精密四線線材測試機適用于電腦周邊連接線，手機數據線，網絡通訊連接訊號線，汽車連接線，家用電器連接線等各種線束、連接器的檢測。下面小編要給大家介紹分享關于精密四線線材測試機的數據線測試實例的內容。

數據線測試實例:

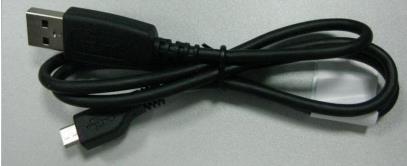

　　下面主要介紹數據線的測試方法，測試項目包括短斷路（O/S）、導通阻抗、DC 絕緣、AC 耐壓。此方法也適用其他兩頭直連（線與線之間無電路或元器件）的線材，如數據排線、HDMI 線、VGA 線、電源線等等。下面就以 USB 數據線(A 頭-mini 頭，常用做手機的數據線，長約 80CM)的測試為例進行說明。

　　步驟 1、準備治具及檔案：

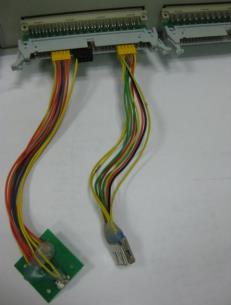

　　將待測線材需用的治具插到測試機上，不要接線材。指定檔案：按【File】鍵，打開檔案管理窗口，選擇要使用的檔案或新建檔案，按【Enter】確認，若打開的檔案是之前測試此型號線材的，且治具也是相同的（包括連接點位相同），則可直接跳到步驟 7。

　　步驟 2、治具歸零：

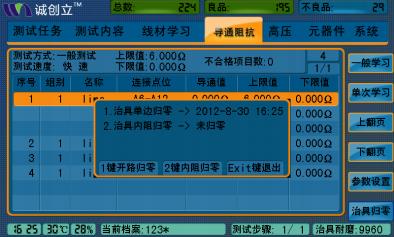

　　按【Cond】鍵，打開<導通阻抗>設置頁面，按【F6】彈出治具歸零窗口，按數字鍵【1】進行開路歸零，再按【Exit】返回。如圖：

　　步驟 3、O/S 參數設置：

　　 按【O/S】鍵，切換至<線材學習>頁面,按【F6】彈出窗口，通過【↑】【↓】按鍵選擇需要設置的參數，按【Enter】切換參數（其中“單邊靈敏度”僅單邊測試才用，在此忽略），需設置參數：

　　?測試方式：一般測試

　　?斷路電阻：200Ω

　　?短路電阻：200Ω

　　?判斷 AB 端：開啟

　　?測試速度：快速

　　?是否串接電容：否

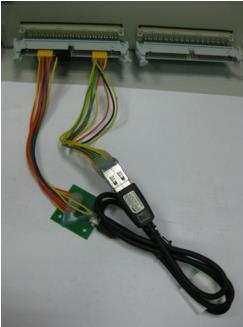

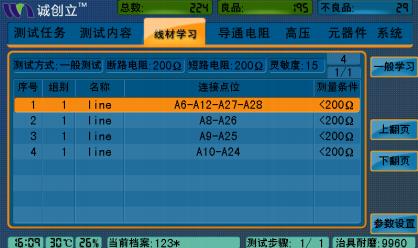

　　將良品的標準件插入治具的接頭，按【F1】進行一般學習。此時屏幕會顯示連接點位：

　　步驟 4、導通阻抗設置：

　　按【Cond】鍵切換至<導通阻抗>頁面,按【F1】進行一般學習，此時屏幕會顯示各組連接點位讀回的導通值(也可通過【↑】【↓】按鍵選擇需要學習的連接線組，按【F2】進行單次學習)。根據讀回的導通值設置測試導通值的上、下限，因讀回的導通值均小于 1Ω ，所以上限值：1Ω ，下限為 0 即可：

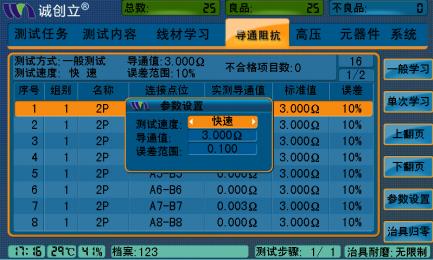

　　按【F5】彈出參數設置窗口，通過【↑】【↓】按鍵選擇需要設置的參數，測試速度：按【Enter】切換；上、下限值通過數字鍵輸入，按【Enter】確認，按【Exit】返回。如圖：

　　步驟 5、高壓測試設置：

　　按【Hipot】鍵切換至<高壓>設置頁面，參數設置如下：

　　DC 參數設置：

　　? DC 高壓：500V

　　? 絕緣阻抗：100MΩ

　　? 高壓保持：0.2S

　　? 電弧等級：1

　　AC 參數設置：

　　?AC 高壓：500V

　　?AC 頻率：60Hz

　　?AC 歸零值：0mA

　　?漏電流：0.1mA

　　?高壓保持時間：0.2S

　　?電弧偵測等級：2

　　高壓測試方法：

　　? 測試方式：最優測試

　　? 自動放電：是

　　? 空點測試：否

　　? 最大測試點：所有點

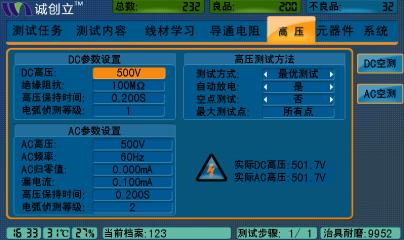

　　若需查看實際輸出的高壓值，可將待測試線材拔出，分別按【F1】、【F2】進行空載測試，屏幕顯示會顯示實際輸出高壓值，見下圖。

　　說明。若實際值與設定值誤差較大，需進行高壓校準，方法見“系統菜單設置”中關于 DC、AC 校準的說明。

　　步驟 6、測試內容項目設置：

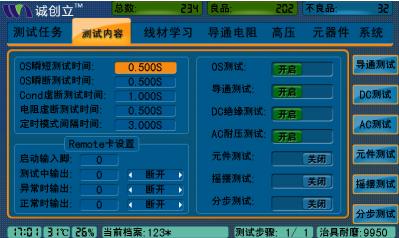

　　按【Mode】切換至<測試內容>設置頁面。分別通過【F1】、【F2】、【F3】開啟導通測試、DC 絕緣測試、AC 耐壓測試項目。OS 測試項目默認開啟，如下圖。其他參數設置詳見 1-20 頁<測試內容>參數設置。

　　設置完成后，按【Save】鍵進行存檔，方便日后調用檔案使用。

　　步驟 7、測試

　　將待測線材插入測試治具，按【Test】鍵，即進行測試，同時屏幕切換至測試任務頁面。系統按設置的項目逐項進行測試，測試完成后，會提示此線材是良品或不良品。

　　若需切換結果顯示方式，按【F2】鍵彈出<結果顯示>模式切換窗口，按對應的數字鍵即可切換：

　　? 1.顯示測量結果（只提示良品或不良品）

　　? 2.顯示錯誤信息（在測量結果基礎上，顯示錯誤信息）

　　? 3.顯示測試信息（顯示測試所有內容信息）

　　? 4.分組顯示（若有多組線材同時進行測試，分組顯示結果）

　　若需切換測試掃描方式，按【F3】鍵彈出<測試選項>窗口，按對應的數字鍵即可切換：

　　? 1.自動識別（自動識別線材是否插入，是則自動啟動測試）

　　? 2.定時模式（按步驟 6 中的<測試內容>頁面中的“定時模式間隔時間”進行測試）

　　? 3.外部觸發（手動按【Test】或 Remote 卡輸入的控制信號啟動測試）

　　? 4.循環測試（不間隔測試）

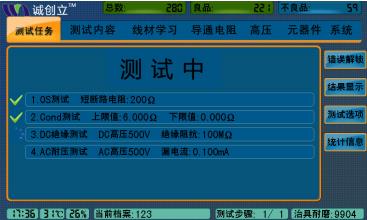

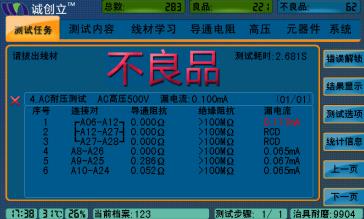

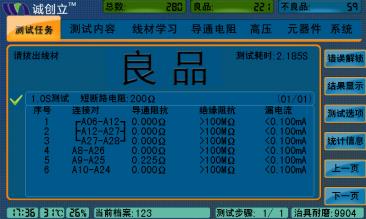

　　下面分別為測試中、良品、不良品的屏幕顯示截圖：

　　步驟 8、測試統計數據處理：

　　 在<測試任務>頁面，按【F4】鍵彈出測試統計顯示模式窗口，按對應的數字鍵即可切換屏幕頂部“總數、良品、不良品”的顯示數據記錄：

　　? 1.不顯示

　　? 2.顯示單天記錄

　　? 3.顯示本周記錄

　　? 4.顯示本月記錄

　　? 5.顯示全部記錄
